Kołnierz stalowy - luźny dociskowy ocynkowany PN10/PN16
Lista produktów
Kołnierze stalowe w wykonaniu dociskowym służą do budowy rozłącznych połączeń w instalacjach ciśnieniowych, gdy trzeba pewnie połączyć rurę z armaturą, kształtką lub stalowym odcinkiem instalacji. Zakres od DN40/50 do DN600/630 oraz wersje PN10, PN16 i PN10/PN16 ułatwiają dobór do przyłączy, sieci rozdzielczych i magistrali o większych średnicach. Luźna konstrukcja przyspiesza ustawienie połączenia, a ocynkowanie ogranicza podatność stali na korozję powierzchniową.
Zastosowanie kołnierzy stalowych dociskowych w instalacjach rurowych
Kołnierz dociskowy nie jest trwale zespolony z rurą, dlatego pozwala wygodnie ustawić otwory pod śruby względem kołnierza współpracującego. Taka budowa ma znaczenie przy montażu armatury, zasuw, pomp oraz przy wykonywaniu przejść między rurą PE, PP lub PVC a elementem kołnierzowym. W praktyce liczy się szczelne dociśnięcie zakończenia rury i uszczelki bez napinania całego odcinka.
Cały asortyment łączy stalowa konstrukcja, luźne osadzenie i powłoka cynkowa. Rozwiązanie sprawdza się także przy modernizacjach, gdy oś rurociągu jest już ustalona i liczy się możliwość obrócenia kołnierza bez skręcania rury. Warianty ocynkowane są przydatne tam, gdzie połączenie pracuje w wilgotnym otoczeniu technicznym lub okresowo styka się z kondensatem.
Dobór parametrów roboczych do średnicy i ciśnienia
O trafnym doborze decyduje para wymiarów zapisana przy wariancie, a nie sama nazwa DN. Pierwsza liczba oznacza średnicę nominalną DN kołnierza, druga odnosi się do średnicy zewnętrznej rury. Dlatego warianty o tej samej DN mogą obsługiwać różne rury i nie są zamienne.
Oznaczenie DN i średnicy rury w praktyce

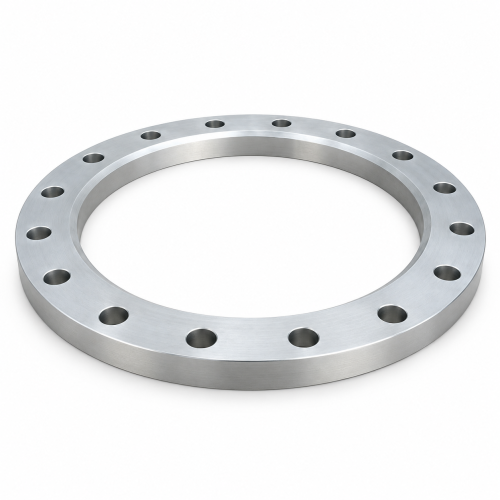

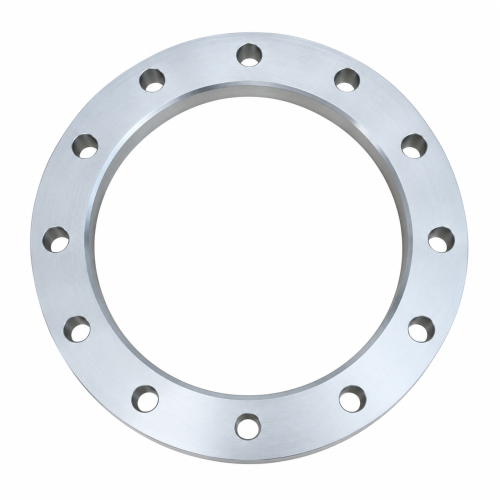

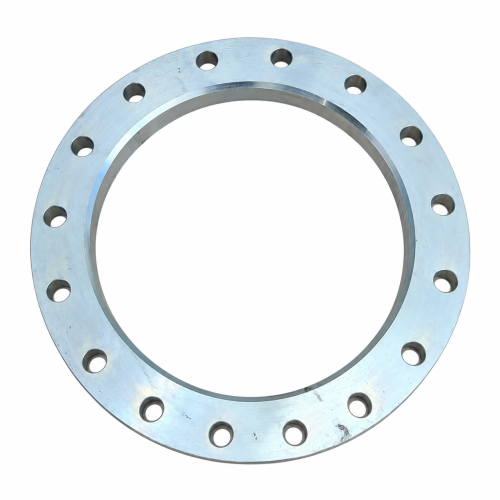

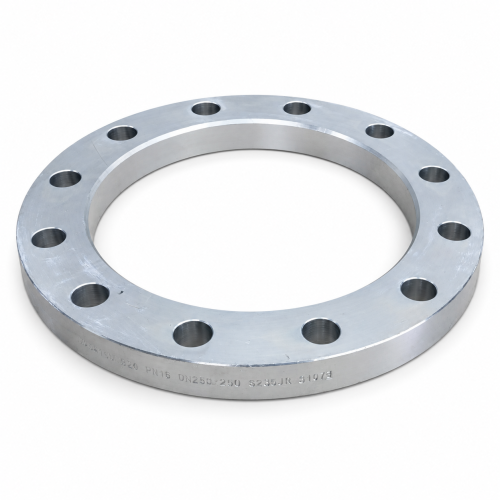

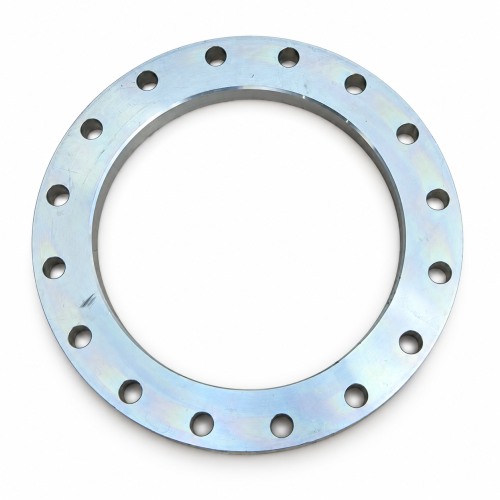

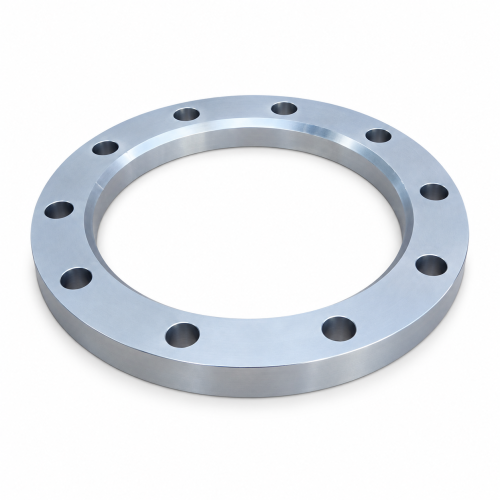

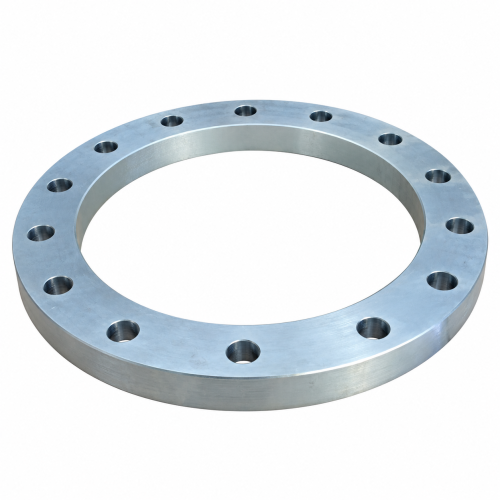

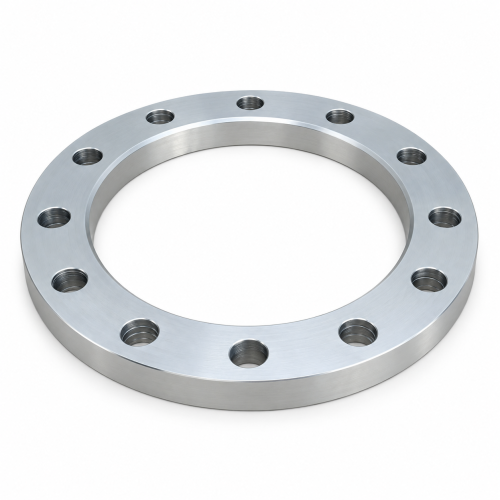

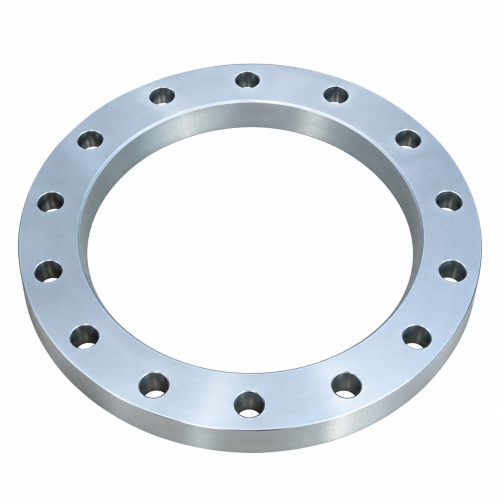

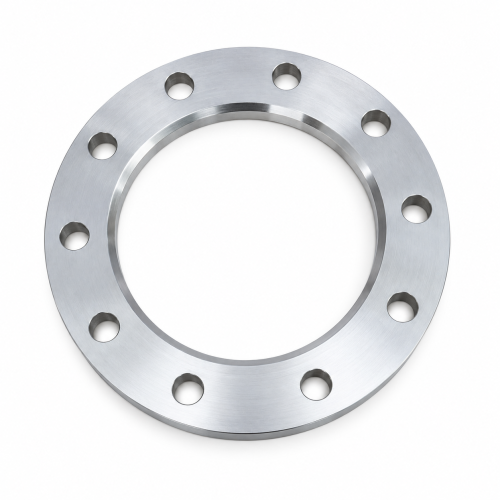

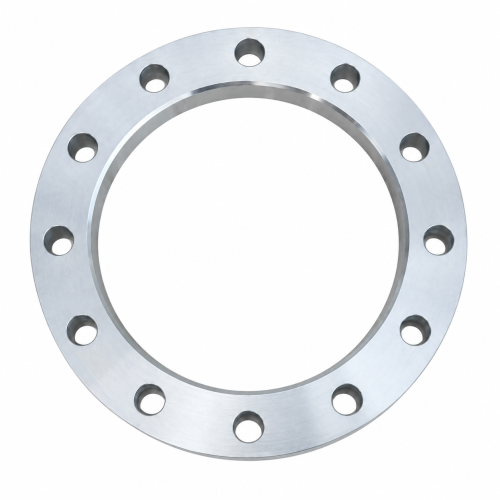

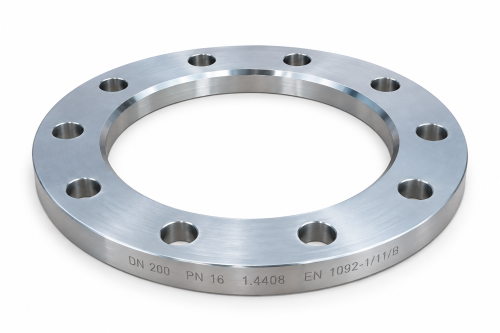

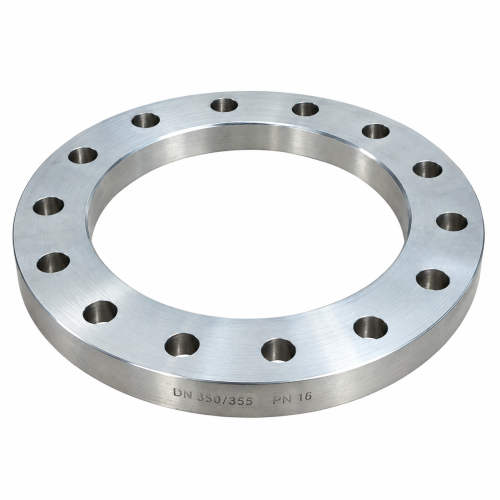

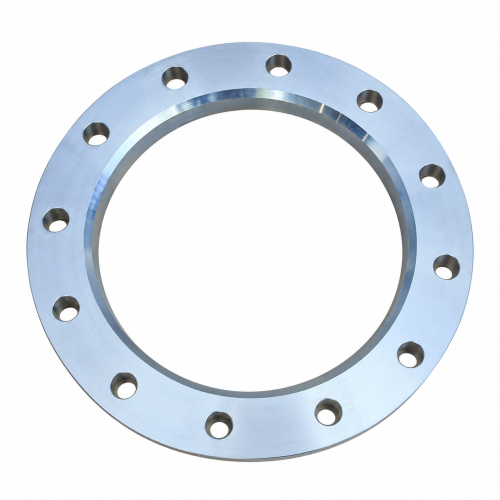

Oznaczenie DN200/225 oznacza kołnierz o średnicy nominalnej DN200, przeznaczony do rury o średnicy zewnętrznej 225 mm. Analogicznie DN250/280 pasuje do innego systemu rurowego niż DN250/250, mimo identycznej średnicy nominalnej kołnierza. Przy dużych średnicach, od DN300/315 do DN600/630, trzeba dodatkowo zweryfikować geometrię kołnierza współpracującego i układ śrub. Sama średnica z projektu, bez kontroli rury w terenie, bywa niewystarczająca.
Dobór PN10, PN16 i wariantów PN10/PN16
Ciśnienie nominalne PN określa klasę roboczą połączenia i musi być zgodne z projektem instalacji. W mniejszych średnicach spotyka się wykonania PN10/PN16, bo układ otworów pod śruby bywa wspólny dla obu klas. W większych średnicach DN klasy zwykle rozdzielają się na osobne warianty, dlatego zamiany PN10 na PN16 lub odwrotnie nie należy wykonywać automatycznie bez sprawdzenia rozstawu śrub.
Montaż z uszczelką i równomierny docisk śrub
Stalowy kołnierz dociskowy pracuje poprawnie tylko wtedy, gdy cały zestaw jest dobrany jako układ. Znaczenie ma płaska powierzchnia styku, dobrze dobrana uszczelka kołnierzowa i jednakowy nacisk na całym obwodzie. Dociągnięcie tylko jednej śruby zwykle prowadzi do przekoszenia kołnierza i nierównomiernego docisku.
Przy montażu sprawdza się prosta kolejność:
- oczyścić powierzchnie styku i skontrolować, czy uszczelka kołnierzowa leży osiowo,
- ustawić kołnierz tak, aby otwory pod śruby pokrywały się bez naprężeń,
- wprowadzić śruby kołnierzowe i dokręcić je wstępnie ręcznie,
- dokręcać śruby krzyżowo, etapami, aż do uzyskania równomiernego docisku.
Przy połączeniach o dużej średnicy warto po pierwszym dociągnięciu ponownie sprawdzić ułożenie uszczelki i równoległość czołowych powierzchni.
Weryfikacja przed wyborem wariantu
Kołnierz stalowy powinien odpowiadać nie tylko rurze, ale całemu połączeniu. Najczęstsze pomyłki wynikają z utożsamiania DN z rzeczywistą średnicą zewnętrzną rury albo z pomijania klasy PN. W instalacjach inwestycyjnych warto porównać dane z dokumentacją armatury i uszczelki, a nie wyłącznie z opisem średnicy rury.
Przed wyborem warto potwierdzić:
- średnicę nominalną DN kołnierza współpracującego,
- średnicę zewnętrzną rury, do której ma być dobrany element,
- klasę PN10, PN16 lub wariant wspólny PN10/PN16,
- liczbę i rozstaw otworów pod śruby.
Tak zweryfikowany dobór ogranicza ryzyko niezgodności na etapie montażu i przyspiesza kompletację połączenia.
Często Zadawane Pytania (FAQ)
Tak. Luźny kołnierz umożliwia połączenie rur PE, PP lub PVC z armaturą albo innym elementem kołnierzowym, a jego obrót ułatwia dopasowanie otworów bez skręcania rury.
DN200 określa średnicę nominalną kołnierza, natomiast 225 mm to zewnętrzna średnica rury. Obie wartości trzeba sprawdzić, ponieważ warianty z tym samym DN nie zawsze są zamienne.
Należy dobrać uszczelkę i klasę PN, oczyścić powierzchnie styku oraz ustawić elementy osiowo. Śruby dokręca się krzyżowo i etapami, kontrolując równomierny docisk.
