Łuk 15°
Lista produktów

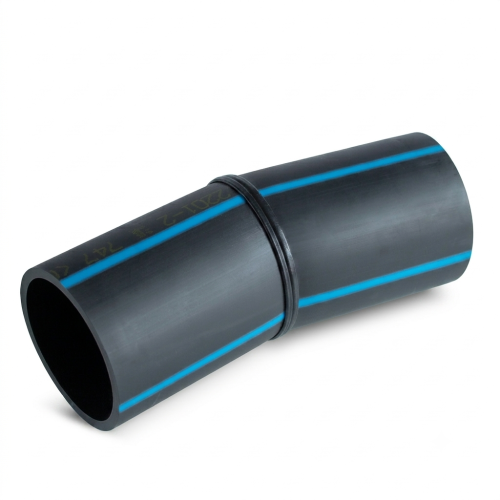

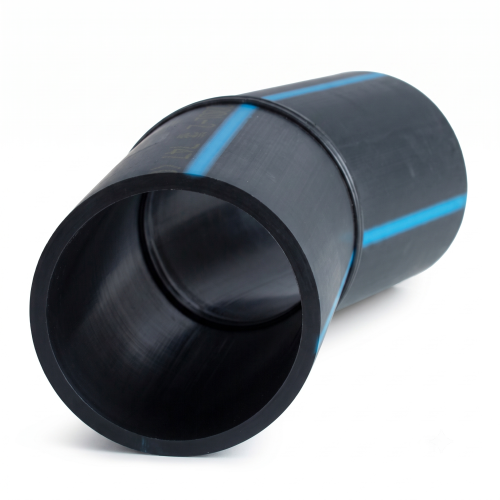

Łuki pełnociśnieniowe 15° służą do precyzyjnej zmiany kierunku rurociągu PE przy zachowaniu możliwości pracy w układach ciśnieniowych. W tej kategorii znajdują się długie łuki segmentowe z PE100, przeznaczone do sieci wodociągowych, kanalizacji ciśnieniowej i instalacji technologicznych z mediami nieagresywnymi wobec polietylenu, gdzie istotne są zgodność wymiarowa oraz powtarzalność zgrzewu.
Zastosowanie łuków segmentowych 15° w rurociągach PE
Łuk segmentowy pełnociśnieniowy 15° sprawdza się tam, gdzie trasa przewodu wymaga łagodnej korekty kierunku bez tworzenia większego załamania na jednym elemencie. Ma to znaczenie przy długich odcinkach sieci, kolizjach terenowych i prowadzeniu przewodu po łagodnym łuku, gdzie większa zmiana kierunku zwiększa lokalne opory przepływu.
Łuki pełnociśnieniowe wykonuje się z PE100 przez zgrzewanie segmentów rur, dzięki czemu pozostają spójne materiałowo i funkcjonalnie z rurociągiem. Wersja długa ułatwia ustawienie osi przewodu i poprawia stabilność odcinka podczas montażu w terenie.
Dobór średnicy DN, SDR i klasy ciśnienia
Łuki pełnociśnieniowe 15° dobiera się przede wszystkim według średnicy nominalnej DN, czyli oznaczenia wielkości przewodu, oraz klasy SDR, czyli relacji średnicy do grubości ścianki. W tej grupie występują średnice zewnętrzne od DN 90 do DN 630, przy czym dostępność kombinacji DN i SDR zależy od wariantu, a SDR 17 obejmuje cały zakres do DN 630.
W praktyce projektowej znaczenie mają zwłaszcza:
- PE100, gdy potrzebna jest jednorodność materiałowa i odporność na obciążenia eksploatacyjne
- SDR 11 / PN 16, gdy instalacja pracuje przy wyższej klasie ciśnienia
- SDR 17 / PN 10, gdy projekt przewiduje niższe ciśnienie nominalne
- współczynnik redukcji 1,0, gdy dla łuków pełnociśnieniowych należy przyjąć 100% ciśnienia nominalnego rury
Montaż, połączenia i zgodność z normą
Łuki pełnociśnieniowe 15° łączy się przez zgrzewanie doczołowe albo za pomocą muf elektrooporowych. Zgrzewanie doczołowe wymaga osiowego ustawienia elementów, czystych powierzchni, kontroli temperatury płyty grzewczej oraz zachowania parametrów czasu i docisku zgodnych z technologią dla PE100.
Łuk pełnociśnieniowy 15° powinien być zgodny z wymaganiami PN-EN 12201-3 dla systemów rurowych z polietylenu. Przy odbiorze warto weryfikować materiał, oznaczenie SDR, klasę PN 16 lub PN 10, sposób łączenia oraz zgodność wymiarową z przewodem, ponieważ te parametry decydują o szczelności całego odcinka.
