Łuk 45°
Lista produktów
Łuki pełnociśnieniowe 45° służą do trwałej zmiany kierunku rurociągu PE bez obniżania klasy ciśnienia odcinka. W sieciach wodociągowych, przemysłowych i technologicznych pozwalają prowadzić przewód łagodniej niż przy zmianie o 90°, co ułatwia ominięcie kolizji terenowych i skorygowanie osi trasy.

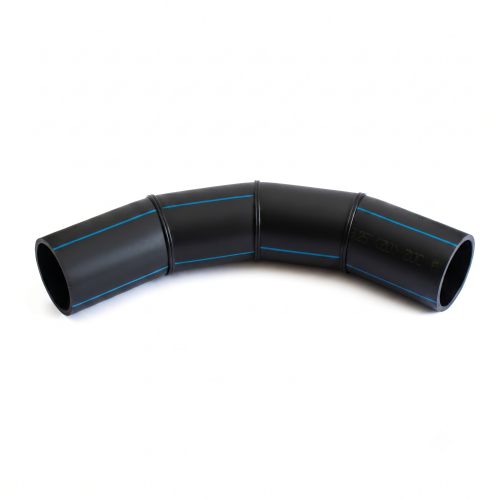

W tej kategorii znajdują się segmentowe kształtki z PE100, w wersji długiej, przeznaczone do połączeń doczołowych lub elektrooporowych. Dobór powinien być zgodny ze średnicą rury, wymaganym SDR i klasą ciśnienia przyjętą w projekcie.
Zastosowanie łuków 45° w rurociągach PE
Łuk segmentowy pełnociśnieniowy 45° stosuje się tam, gdzie przewód ma zmienić kierunek bez stosowania ostrzejszego załamania. Taki element porządkuje przebieg sieci i zachowuje spójność materiałową z rurą PE100. Wersja długa ułatwia osiowanie przed zgrzewaniem, co ma znaczenie zwłaszcza przy większych średnicach.
Najczęściej łuki pełnociśnieniowe stosuje się w następujących sytuacjach:
- w przyłączach i sieciach rozdzielczych wymagających korekty przebiegu przewodu
- w odcinkach technologicznych, gdzie projekt przewiduje instalację z PE100
- w modernizacjach rurociągów, gdy dwa łuki 45° pomagają uporządkować geometrię trasy
- w większych średnicach, gdy liczą się powtarzalność wykonania i pewność zgrzewu
Dobór średnicy, SDR i sposobu łączenia
Łuk 45° dobiera się do rury, a nie odwrotnie. Zakres średnic zewnętrznych obejmuje zwykle DN90-DN630, gdzie DN oznacza wielkość dopasowaną do przewodu, a SDR określa relację średnicy do grubości ścianki. Niższy SDR oznacza grubszą ściankę i wyższą odporność ciśnieniową.
Przy zamówieniu weryfikuje się przede wszystkim:
- materiał PE100 dopasowany do instalacji ciśnieniowej z polietylenu
- klasę SDR 11 / PN16 dla układów projektowanych na wyższe ciśnienie
- klasę SDR 17 / PN10 dla sieci przewidzianych na niższe obciążenie
- sposób połączenia doczołowego lub elektrooporowego zgodny z technologią montażu
Dokumentacja i jakość wykonania w instalacji ciśnieniowej
Łuk pełnociśnieniowy 45° powinien odpowiadać wymaganiom projektu pod względem średnicy, kąta, SDR i klasy PN, czyli ciśnienia nominalnego. W zamówieniach inwestycyjnych znaczenie mają identyfikacja materiału, deklaracja właściwości użytkowych oraz nadzór nad produkcją prowadzony w systemie jakości. W instalacjach wody przeznaczonej do spożycia dodatkowo weryfikuje się wymagania higieniczne przewidziane dla danej realizacji.
Przed wyborem wariantu warto potwierdzić:
- zgodność średnicy i sposobu łączenia z istniejącym systemem
- oznaczenie materiału PE100 oraz kąta 45°
- klasę ciśnienia PN10 lub PN16
- dostępność deklaracji właściwości użytkowych i wymaganych atestów
