Łuk 60°
Lista produktów

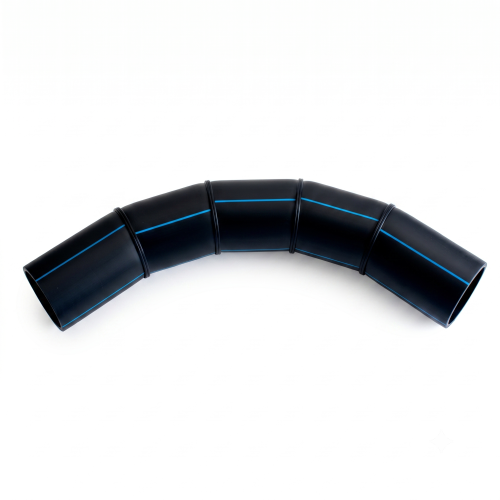

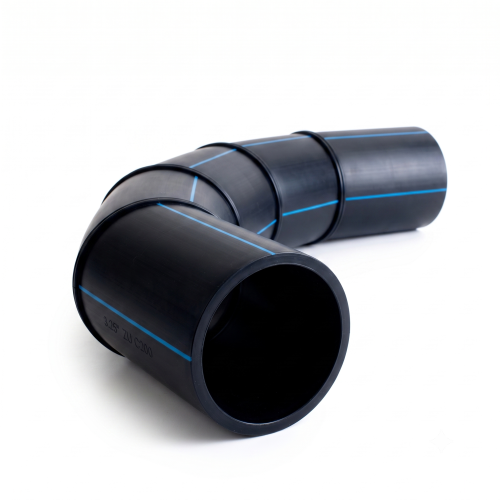

W instalacjach PE zmiana kierunku rurociągu o 60° wymaga kształtki, która zachowa szczelność i parametry pracy pod ciśnieniem. Dostępne w tej grupie łuki pełnociśnieniowe 60° są wykonywane segmentowo z PE100 i służą do korekty trasy tam, gdzie przewód musi ominąć przeszkodę, wejść do studni lub zmienić przebieg bez zmiany średnicy.
Zastosowanie łuku 60° w sieciach ciśnieniowych
Kształtka pełnociśnieniowa PE100 pracuje w układach, w których sama zmiana geometrii nie wystarcza; element musi również przenosić obciążenia robocze. Taki łuk PE100 o kącie 60° daje większą swobodę prowadzenia trasy niż rozwiązania o niewielkim odchyleniu i ogranicza konieczność wykonywania obejść z kilku elementów.
Typowe obszary zastosowania obejmują:
- sieci wodociągowe
- kanalizację ciśnieniową
- instalacje przemysłowe i technologiczne
- rurociągi dla mediów nieagresywnych wobec polietylenu
W każdym z tych zastosowań mniejsza liczba połączeń pośrednich upraszcza montaż i porządkuje geometrię trasy.
Dobór średnicy, SDR i sposobu łączenia
Dobór zaczyna się od zgodności z rurą, ponieważ średnica zewnętrzna i klasa SDR muszą odpowiadać parametrom przewodu. W tej kategorii dostępne są łuki pełnociśnieniowe od DN90 do DN630, w wykonaniach SDR 11 / PN16 oraz SDR 17 / PN10.
W praktyce doboru znaczenie mają parametry zebrane poniżej:
| Materiał | PE100 do pracy w systemach ciśnieniowych |
| Kąt | 60°, do stałej zmiany kierunku rurociągu |
| Połączenie | zgrzewanie doczołowe lub zgrzewanie elektrooporowe |
| Wersja | długa, ułatwiająca wpięcie w istniejący odcinek |
Połączenie z rurociągiem wymaga zgodności technologii
Łuk segmentowy łączy się metodą dobraną do warunków montażu. Zgrzewanie doczołowe, czyli łączenie czoła rury z czołem kształtki, sprawdza się przy montażu odcinków liniowych. Zgrzewanie elektrooporowe ułatwia pracę tam, gdzie dostęp jest ograniczony albo trzeba ograniczyć manewrowanie elementem.
Normy i oznaczenia, które porządkują wybór
Wybór kształtki porządkują oznaczenia materiału, średnicy i SDR oraz odniesienie do EN 12201 i PN-EN 12201-3. Segmentowa konstrukcja powstaje przez zgrzewanie odcinków rur PE100, jednak w przypadku łuków pełnociśnieniowych przy ocenie ciśnienia roboczego nie stosuje się współczynnika redukcyjnego 0,8.
Przy wyborze do projektu najlepiej zestawić z dokumentacją instalacji średnicę, SDR, metodę zgrzewania i wymagane ciśnienie robocze. Taki sposób doboru ogranicza ryzyko niedopasowania i pozwala szybko zawęzić wybór do właściwego wariantu.
