Łuk 90°
Lista produktów

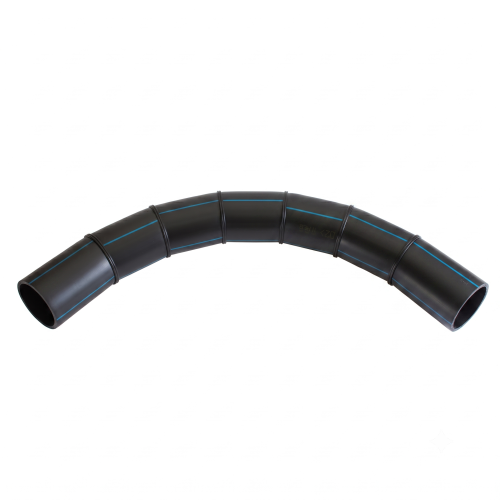

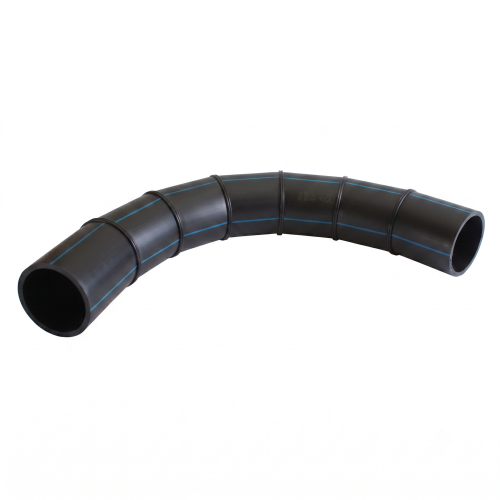

Łuk 90° z PE100 zmienia kierunek rurociągu bez osłabiania szczelności układu. Kategoria obejmuje segmentowe, pełnociśnieniowe kształtki w wersji długiej, stosowane w sieciach wodociągowych, kanalizacji ciśnieniowej i instalacjach przemysłowych, gdzie liczy się zgodność z parametrami rury.
Zakres średnic obejmuje DN90-DN630, a dobór opiera się na klasie SDR, czyli relacji średnicy do grubości ścianki. Dostępne są warianty SDR11 dla PN16 oraz SDR17 dla PN10, przeznaczone do połączeń doczołowych albo elektrooporowych; te drugie wykonuje się za pomocą kształtki z elementem grzejnym. Segmentowa konstrukcja powstaje przez zgrzewanie doczołowe odcinków rury PE100.
Dobór łuku 90° do parametrów rurociągu
Łuk rurowy 90° musi odpowiadać wszystkim warunkom pracy rurociągu, a nie tylko kątowi załamania. Przy projektowaniu znaczenie mają średnica nominalna DN w dokumentacji oraz średnica zewnętrzna kształtki zgodna ze średnicą rury PE. Długa geometria łuku ogranicza gwałtowną zmianę kierunku przepływu, dzięki czemu zmniejsza spadek ciśnienia i współczynnik strat miejscowych.
Parametry, które ograniczają straty i ryzyko nieszczelności
W odcinkach, w których projekt przewiduje łuki podciśnieniowe o kącie 90°, a także w instalacjach ciśnieniowych, obowiązują te same zasady zgodności materiałowej i montażowej. Dla pełnociśnieniowych łuków PE przyjmuje się współczynnik redukcji ciśnienia 1,0, więc maksymalne ciśnienie robocze kształtki wynosi 100% ciśnienia nominalnego rury. O trwałości odcinka decyduje cały zestaw danych:
- materiał PE100, zapewniający jednorodność z rurą wykonaną z tego samego tworzywa,
- klasa SDR11 lub SDR17 dopasowana do projektowego obciążenia,
- średnica zewnętrzna od DN90 do DN630 zgodna ze średnicą przewodu w danym ciągu,
- rodzaj połączenia doczołowego albo elektrooporowego zgodny z technologią montażu.
Montaż łuku rurowego 90° i miejsca zastosowania
Łuk 90° montuje się prawidłowo wtedy, gdy zachowane są osiowość rur, właściwe przygotowanie powierzchni i odpowiednie parametry zgrzewu. Niedokładne ustawienie końcówek zwiększa naprężenia w złączu i pogarsza geometrię przepływu, nawet przy poprawnej klasie SDR. Przy montażu na budowie znaczenie mają:
- prostopadłe przycięcie i oczyszczenie końców rur,
- ustawienie rur bez skręcenia przed zgrzewaniem,
- dobór metody łączenia do średnicy i warunków pracy,
- kontrola zgodności łuku z medium, które nie jest agresywne wobec polietylenu.
Tak dobrane kształtki stosuje się w rurociągach przesyłowych, systemach technologicznych i kanalizacji ciśnieniowej, a wersja długa ułatwia utrzymanie szczelności na krótkich odcinkach zmiany kierunku.
