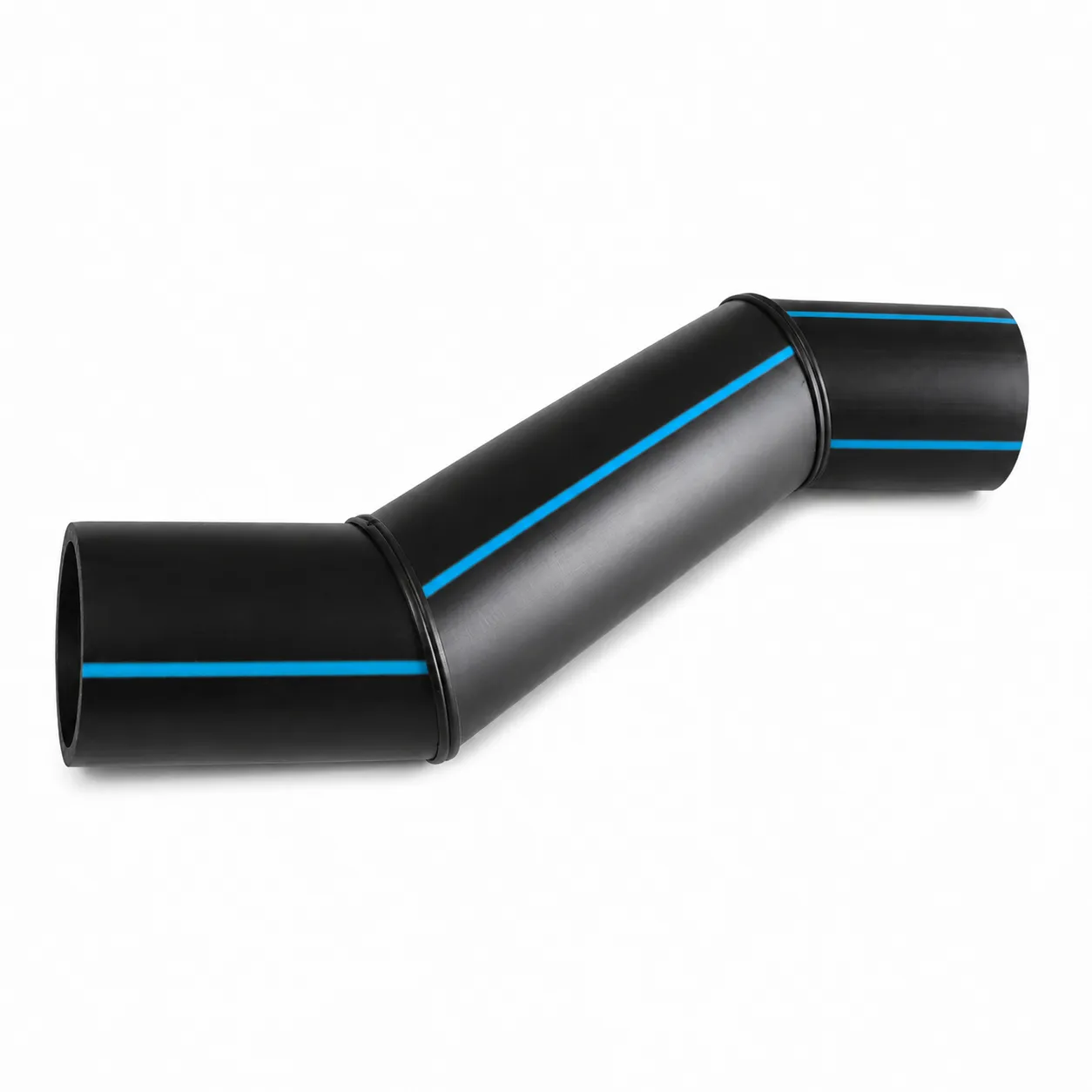

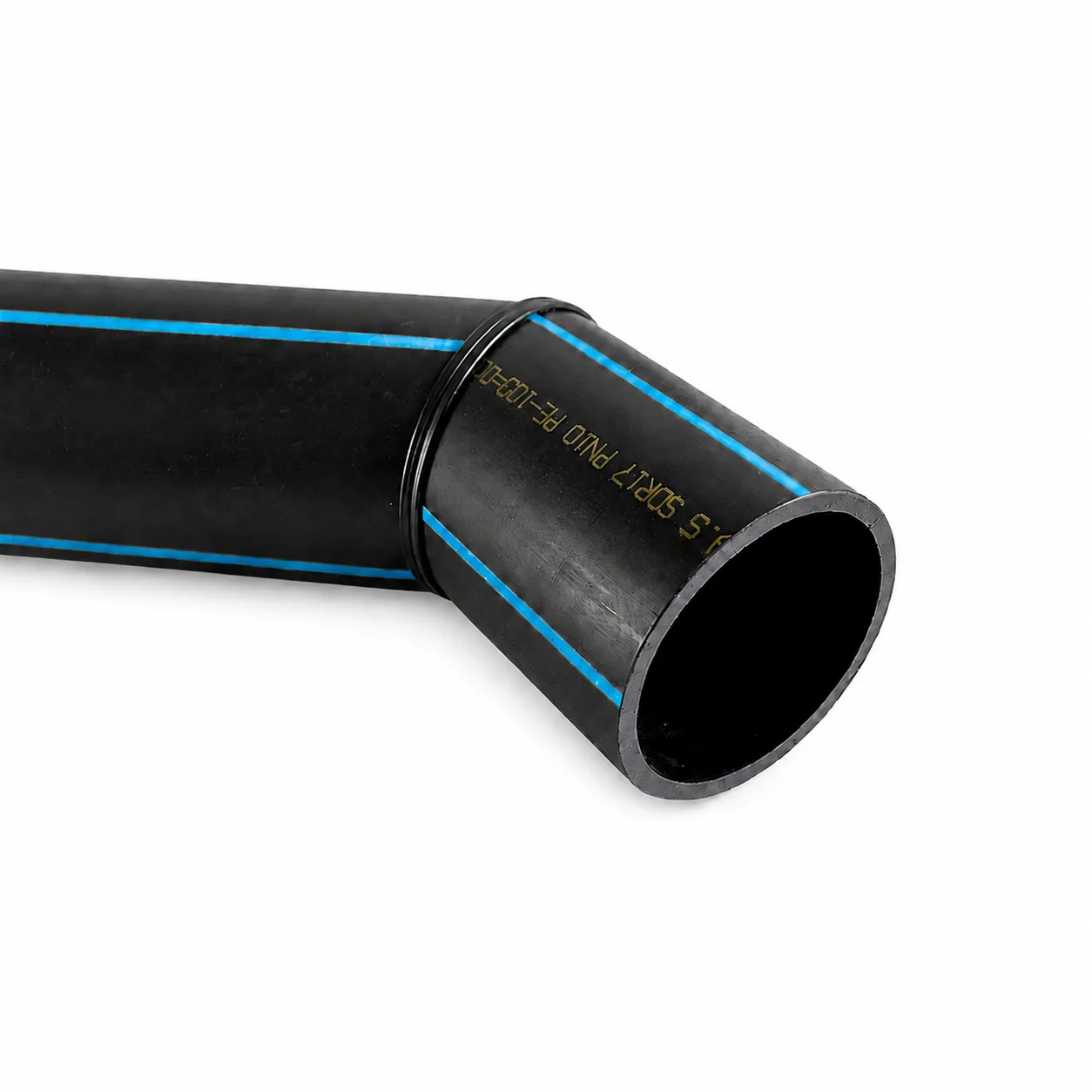

Uskok segmentowy PE100 SDR17 d200 o kącie < 45°

Uskok segmentowy PE100 SDR17 d200 < 45° przeznaczona do zmiany przebiegu instalacji rurowej przy zachowaniu płynnego przepływu medium. Konstrukcja segmentowa umożliwia wykonanie przesunięcia osi rurociągu pod kątem 45°, co sprawdza się wszędzie tam, gdzie instalacja musi ominąć przeszkodę lub zostać poprowadzona na innym poziomie. Produkt wykonywany jest metodą zgrzewania doczołowego z segmentów rur PE100, co zapewnia wysoką wytrzymałość mechaniczną oraz trwałość połączeń.
Kształtka znajduje szerokie zastosowanie w budowie sieci wodociągowych, kanalizacyjnych, przemysłowych oraz innych instalacji przesyłowych wykorzystujących media kompatybilne z polietylenem. Dzięki odporności materiału na korozję, ścieranie i działanie wielu substancji chemicznych, kolano PE100 doskonale sprawdza się nawet w wymagających warunkach eksploatacyjnych. Kolano może być montowane w instalacji przy wykorzystaniu zgrzewania doczołowego lub połączeń elektrooporowych, zapewniając szczelność i bezpieczeństwo całego systemu rurociągowego.
Zastosowanie:
● sieci wodociągowe,
● kanalizacja ciśnieniowa,
● instalacje przemysłowe,
● systemy technologiczne,
● rurociągi przesyłowe dla mediów nieagresywnych wobec polietylenu.
Najważniejsze cechy:

• Trwała konstrukcja zgrzewana segmentowo

• Wykonane z wysokiej jakości polietylenu PE100

• Wysoka odporność na korozję i ścieranie

• Możliwość zgrzewania doczołowego i elektrooporowego

• Niewielka masa i łatwy montaż

• Długa żywotność eksploatacyjna

Ważne:

Współczynnik obniżenia (redukcji) ciśnienia dla kształtek segmentowych PE (polietylenowych) zależy od rodzaju elementu oraz wytycznych zawartych w normie PN-EN 12201-3. Z uwagi na metodę produkcji (spawanie/zgrzewanie doczołowe wycinków rur) ich konstrukcja jest osłabiona w stosunku do rur litych lub kształtek wtryskowych.

Standardowe współczynniki redukcyjne wynoszą:

• Łuki, uskoki, kolana segmentowe: 0,8 (Maksymalne ciśnienie robocze kształtki stanowi 80% ciśnienia nominalnego rury PN).
• Trójniki segmentowe (równoprzelotowe i redukcyjne): 0,6 (Maksymalne ciśnienie robocze kształtki stanowi 60% ciśnienia nominalnego rury PN).
• Po więcej informacji zapraszamy na naszą stronę internetową (certyfikaty, atesty, deklaracje)

https://zinplast.pl/do-pobrania/deklaracje-certyfikaty/

https://zinplast.pl/wp-content/uploads/2026/04/katalog_ksztaltki_13-04_26_web.pdf - katalog wymiary
